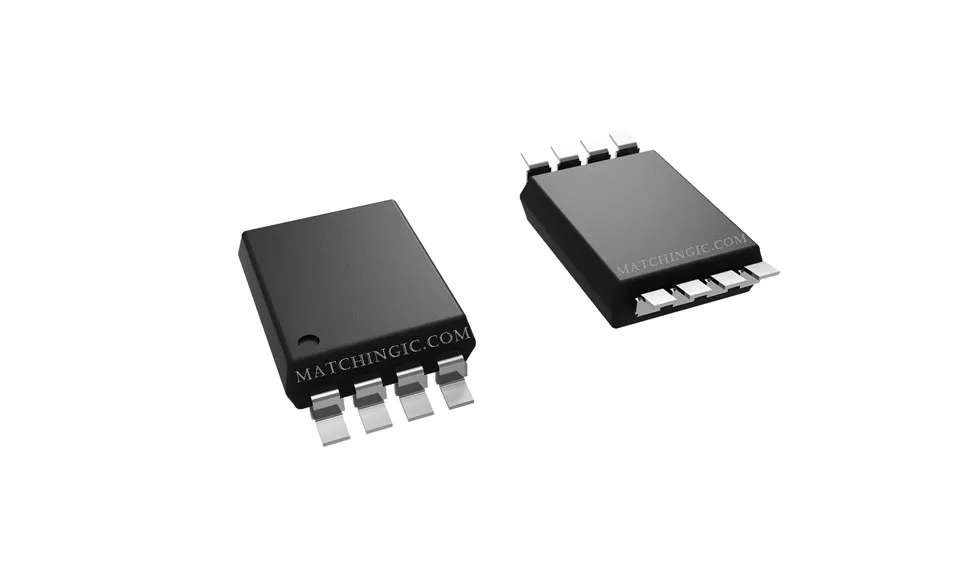

ПС9332Л-Е3-АКС

Оптокаплер се истиче у брзом пребацивању, са максималним временом кашњења пропагације (тПЛХ, тПХЛ) од 200 нс.

Pošalji upit

Opis

Tehničke karakteristike

ПС9332Л-Е3-АКС оптоцоуплер гејт драјвер је решење високих перформанси прилагођено захтевним апликацијама покретања капије. Значајне карактеристике укључују продужену пузну стазу (8 мм МИН.), вршну излазну струју у распону од 1,5 А МИН. до 2.0 А МАКС., и могућности пребацивања велике брзине (тПЛХ, тПХЛ=200 нс МАКС.). Са УВЛО заштитом, уграђеном активном Милеровом стезаљком и високом отпорношћу на пролазне промене уобичајеног режима (ЦМХ, ЦМЛ=±50 кВ/μс МИН.), овај уређај обезбеђује поуздан и безбедан рад. Ради беспрекорно на температурама до 125 степени, долази у паковању са рељефном траком, нудећи скалабилност са 2,000 комада по колуту. Као производ без Пб, придржава се еколошких стандарда док се може похвалити сигурносним сертификатима као што су УЛ, ЦСА, СЕМКО и ДИН ЕН 60747-5-5 (ВДЕ 0884-5), што га чини врхунским избором за инжењере који траже напредне решења за управљање капијама.

product-1268-935

Сродни производи:

Мфр Парт	ПС9332Л-АКС	ПС9332Л-Е3-АКС	ПС9332Л-В-АКС	ПС9332Л-ВЕ3-АКС
Опис	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер
акција	50000	50000	50000	50000
Статус производа	Ацтиве	Ацтиве	Ацтиве	Ацтиве
Технологија	Оптицал Цоуплинг	Оптицал Цоуплинг	Оптицал Цоуплинг	Оптицал Цоуплинг
Број канала	1	1	1	1
Напон - Изолација	5000Врмс	5000Врмс	5000Врмс	5000Врмс
Пролазни имунитет у уобичајеном режиму (мин)	50кВ/ус	50кВ/ус	50кВ/ус	50кВ/ус
Кашњење ширења тпЛХ / тпХЛ (макс.)	200нс, 200нс	200нс, 200нс	200нс, 200нс	200нс, 200нс
Изобличење ширине импулса (макс.)	75нс	75нс	75нс	75нс
Струја - Излаз висока, ниска	2A, 2A	2A, 2A	2A, 2A	2A, 2A
Струја - вршни излаз	2A	2A	2A	2A
Напон - напред (Вф) (тип)	1.56V	1.56V	1.56V	1.56V
Струја - ДЦ унапред (ако) (макс.)	25мА	25мА	25мА	25мА
Напон - Излазно напајање	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V
Радна температура	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Пакет / Цасе	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)
Пакет	трака и колут (ТР)	трака и колут (ТР)	трака и колут (ТР)	трака и колут (ТР)

ПРИЈАВЕ:

• ИГБТ, Повер МОС ФЕТ драјвер капије

• Индустријски претварач

• ИХ (индукционо грејање)

ОПИС:

ПС9332Л и ПС9332Л2 су оптички спрегнути изолатори који садрже ГаАлАс ЛЕД на улазној страни и фото диоду, коло за обраду сигнала и излазни транзистор снаге на излазној страни на једном чипу. ПС9332Л и ПС9332Л2 су дизајнирани посебно за високу отпорност на пролазну појаву заједничког режима (ЦМР), високу излазну струју, активну глодалицу и велику брзину пребацивања. ПС9332Л и ПС9332Л2 су погодни за покретање ИГБТ и МОС ФЕТ-ова.

Popularne oznake: пс9332л-е3-сјекира, Кина пс9332л-е3-сјекира произвођачи, добављачи
