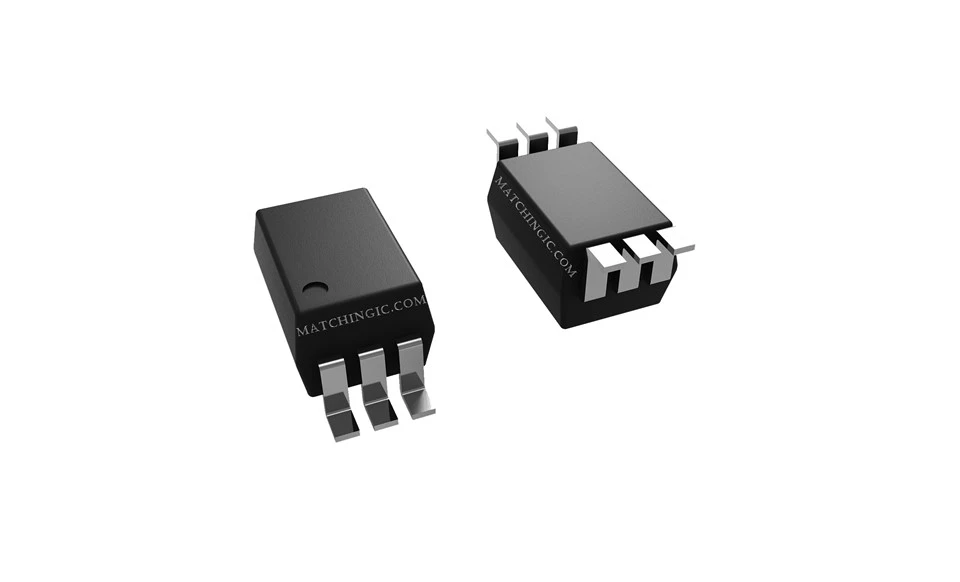

АЦПЛ-П347-500Е

АЦПЛ-П347-500Е драјвер капије оптокаплера истиче се као свестран уређај високих перформанси, дизајниран да испуни захтевне захтеве различитих апликација.

Pošalji upit

Opis

Tehničke karakteristike

АЦПЛ-П347-500Е драјвер капије оптокаплера истиче се по својим врхунским карактеристикама перформанси, укључујући 1.0Максимална вршна излазна струја, широк радни ВЦЦ опсег од 15В до 30В, ниско кашњење ширења од 110 нс , минимална разлика кашњења од 50 нс и могућност излазног напона раил-то-раил. Висок коефицијент одбијања заједничког режима (ЦМР) од 100 кВ/μс на ВЦМ=1500В, ЛЕД струјни улаз са хистерезом и УВЛО заштита обезбеђују поуздан и стабилан рад. Поред тога, његова максимална струја напајања је само 4,2 мА, а индустријски температурни опсег је од –40 степени до +105 степени, што додатно побољшава његову свестраност. Допринос АЦПЛ-П347-500Е драјвера оптокаплера побољшању ефикасност и поузданост система остаје неоспорна.

product-1208-914

Сродни производи:

Мфр Парт	АЦПЛ-П347-000Е	АЦПЛ-П347-060Е	АЦПЛ-П347-500Е	АЦПЛ-П347-560Е
Опис	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер	ОПТОИСО ИГБТ МОСФЕТ драјвер
акција	50000	50000	50000	50000
Статус производа	Активан	Активан	Активан	Активан
Технологија	Оптицал Цоуплинг	Оптицал Цоуплинг	Оптицал Цоуплинг	Оптицал Цоуплинг
Број канала	1	1	1	1
Напон - Изолација	3750Врмс	3750Врмс	3750Врмс	3750Врмс
Пролазни имунитет у уобичајеном режиму (мин)	50кВ/ус	50кВ/ус	50кВ/ус	50кВ/ус
Кашњење ширења тпЛХ / тпХЛ (макс.)	110нс,110нс	110нс,110нс	110нс,110нс	110нс,110нс
Изобличење ширине импулса (макс.)	40нс	40нс	40нс	40нс
Струја - Излаз висока, ниска	800мА,800мА	800мА,800мА	800мА,800мА	800мА,800мА
Струја - вршни излаз	800мА	800мА	800мА	800мА
Напон - напред (Вф) (тип)	1.55V	1.55V	1.55V	1.55V
Струја - ДЦ напред (ако) (макс.)	25 мА	25 мА	25 мА	25 мА
Напон - Излазно напајање	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V	15 V ~ 30 V
Радна температура	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C
Пакет / Цасе	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)	СДИП6(6,8к1,27)
Пакет	трака и колут (ТР)	трака и колут (ТР)	трака и колут (ТР)	трака и колут (ТР)

Пријаве:

•СиЦ/ГаН МОСФЕТ и ИГБТ драјв

•Моторни погони

• Индустријски претварачи

•Претварачи обновљиве енергије

• Прекидање напајања

Опис:

Броадцом® АЦПЛ-П347/В347 садржи АлГаАс ЛЕД, који је изоптички спојен на интегрисано коло са излазним степеном снаге. Овај оптоспојник је идеално погодан за покретање СиЦ/ГаН (силицијум карбид/галијум нитрид) МОСФЕТ-а и ИГБТ-ова који се користе у апликацијама за конверзију енергије. Опсег високог радног напона излазног степена обезбеђује погонске напоне које захтевају уређаји са контролом капије. Напон и висока вршна излазна струја које обезбеђује овај оптоспојлер чине га идеалним за директно управљање СиЦ/ГаН МОСФЕТ-ом и ИГБТ-ом са оценама до 1200В/50А.

ОПРЕЗ!

Саветује се да се предузму нормалне статичке мере предострожности приликом руковања и састављања ове компоненте како би се спречила оштећења и/или деградација до којих може доћи ЕСД. Компоненте представљене у овом техничком листу не треба да се користе у војним или ваздухопловним апликацијама или окружењима.

Popularne oznake: ацпл-п347-500е, Кина ацпл-п347-500е произвођачи, добављачи
