Како решити проблеме и оптимизовати кола оптокаплера

Решавање проблема у круговима оптокаплера може бити изазов за оне који нису упознати са њиховом сложеношћу. Међутим, разумевање уобичајених начина квара и техника оптимизације обезбеђује стабилне перформансе кола. Овај водич пружа практичне кораке, примере из стварног-света и савете за идентификовање и решавање проблема.

Корак 1: Проверите основне везе

Пре него што уђемо у сложену дијагностику:

Проверите да ли је ЛЕД исправно оријентисан. ЛЕД{1}}обрнути ЛЕД неће емитовати светлост.

Уверите се да је струјни{0}}ограничавајући отпорник исправно израчунат да бисте спречили оштећење ЛЕД диода.

Брзи савет: Користите мултиметар у режиму диоде да бисте потврдили исправно функционисање ЛЕД-а.

Корак 2: Проверите улазне и излазне сигнале

Ако су перформансе кола слабе:

Измерите улазни напон на ЛЕД диоди. Уверите се да прелази праг напона унапред.

Проверите да ли су нивои напона или прелази сигнала на излазној страни исправни.

Пример: У колу погона мотора, ако се излаз не пребацује, проверите да ли је улазни сигнал правилно примењен и да спада у радни опсег ЛЕД диоде.

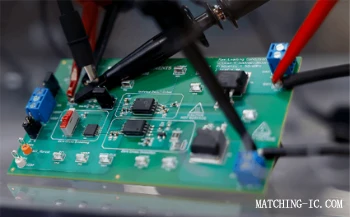

Корак 3: Процена интегритета сигнала

Апликације велике брзине{0}}често наилазе на изобличење сигнала:

Користите осцилоскоп да посматрате време пораста и пада сигнала.

Додајте кондензаторе за премошћивање у близини оптокаплера да бисте смањили шум.

Брзи савет: Уверите се да су трагови ПЦБ-а кратки и правилно уземљени да бисте смањили ЕМИ.

Корак 4: Решавање проблема са топлотом

Прегревање смањује перформансе ЛЕД-а, смањујући ефикасност оптокаплера. Да бисте ово ублажили:

Проверите да ли је струја кроз ЛЕД претерана.

Обезбедите адекватно расипање топлоте за кола велике{0}}е снаге.

Пример: Поновљени кварови оптокаплера у индустријском ПЛЦ-у су праћени неадекватном вентилацијом. Додавање хладњака је решило проблем.

Корак 5: Оптимизација према захтевима апликације

Различите апликације захтевају специфичне типове оптокаплера:

Користите{0}}оптокаплере велике брзине за комуникационе интерфејсе.

Изаберите транзистор{0}}излазне оптокаплере за пребацивање апликација.

Изаберите линеарне оптокаплере за изолацију аналогног сигнала.

Практична примена: У СМПС колу повратне спреге, замена стандардног оптокаплера линеарног типа побољшала је тачност регулације напона.

Закључак

Решавање проблема у кола оптокаплера захтева систематски приступ фокусиран на улаз, излаз и факторе околине. Решавањем уобичајених проблема и оптимизацијом дизајна за специфичне апликације, инжењери могу да максимизирају поузданост и перформансе система.
